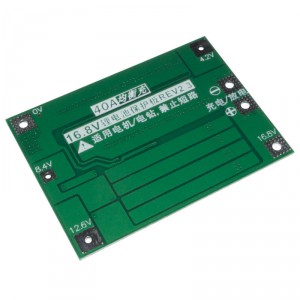

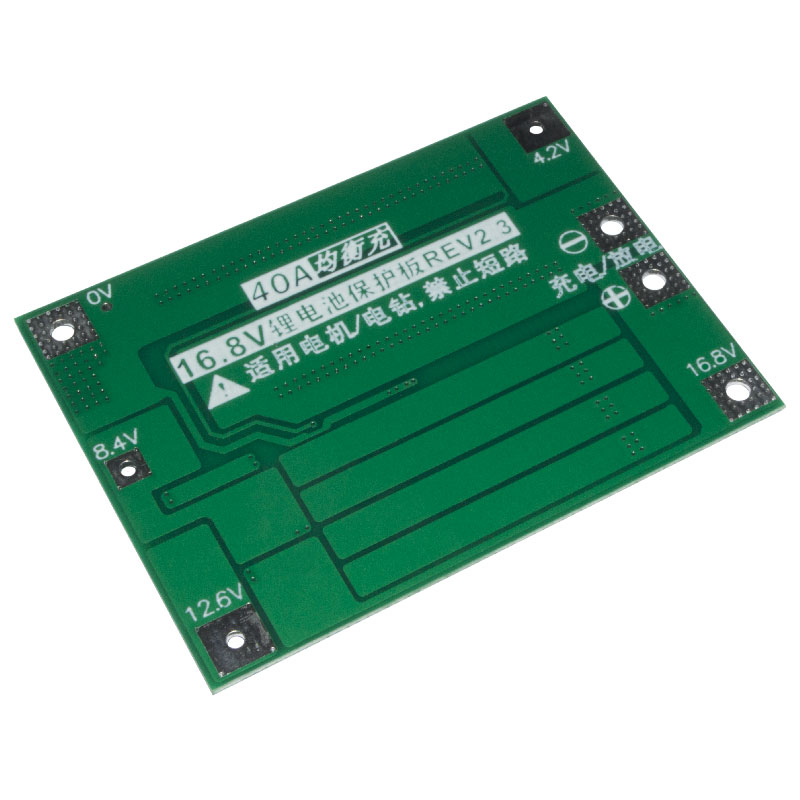

BMS контроллер для 4-х Li-Ion батарей 14,8/16,8В 30A с балансиром HX-4S-F30A
от 1 шт. 209.00 грн.
от 10 шт. 185.50 грн.
от 20 шт. 162.00 грн.
НЕТ В НАЛИЧИИ
Код товара: 63322
BMS (Battery Management System) - система управления батареей, которая предназначена для контроля состояния аккумуляторов, управления процессом заряда/разряда батареи и т.д.
К данному модулю можно подключить одновременно четыре аккумулятора (18650). Особенностями данного контроллера заряда являются: защита от КЗ (короткого замыкания) и защита от переразряда (перезаряда). Также особенностью модуля является отключение подачи питания для аккумуляторов при достижении максимальной емкости хоть одной батарейки. Максимальный рабочий ток данного BMS контроллера составляет 30 А, а ток покоя достигает до 30 мкА. Отключение заряда аккумулятора происходит при достижении напряжения 4,25 - 4,35 В, а разряда при снижении напряжения до 2,3 - 3,0 В.

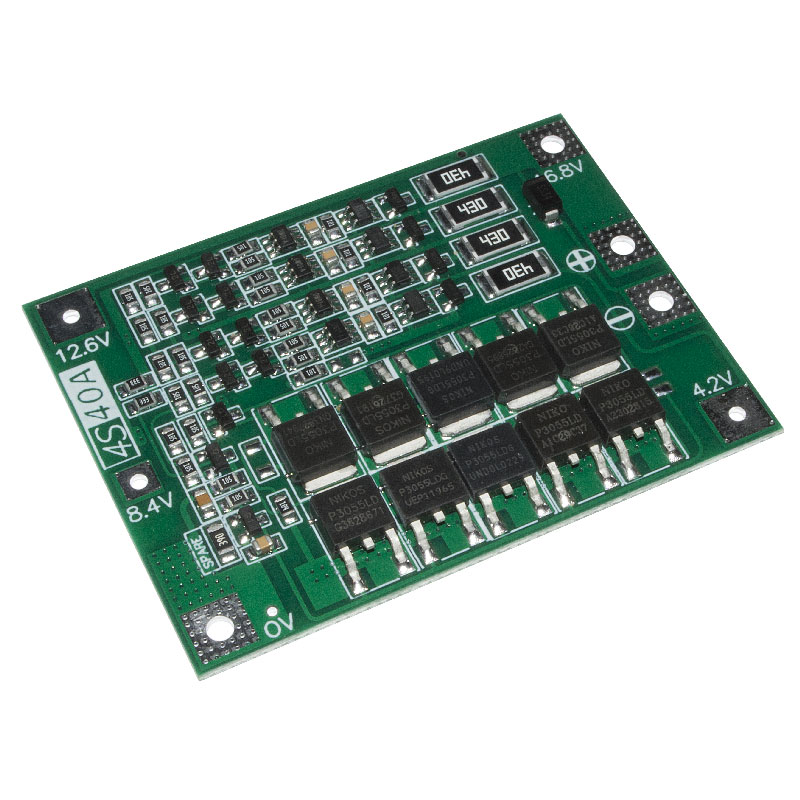

Данный модуль контроллер заряда-разряда аккумуляторов имеет 7 выводов:
B+:
положительный полюс аккумулятора
B-:
отрицательный полюс аккумулятора
B1:
средняя точка сборки 1 и 2 аккумуляторов
B2:
средняя точка сборки 2 и 3 аккумуляторов
B3:
средняя точка сборки 3 и 4 аккумуляторов
P-:
отрицательная клемма заряда/разряда
P+
положительная клемма заряда/разряда
При превышении максимального допустимого значения напряжения питания, контроллер заряда активирует режим «защиты». Для того чтобы восстановить работу модуля, необходимо заново подать напряжение на вход платы BMS или подождать некоторое время пока контроллер заряда не отключит защиту автоматически.
Диапазон напряжения питания модуля составляет от 14,8 до 16,8 В. Для заряда можно использовать повышающий преобразователь напряжения с ограничителем тока. Обратите внимание, что данный модуль не является зарядным устройством. Технические характеристики модуля:
