ZK-J3X - это понижающий модуль питания постоянного тока с регулировкой выходного напряжения и тока с ЖК-дисплеем. Дисплей может отображать входное и выходное напряжение, ток, мощность и энергию. Его можно использовать как обычный источник питания, зарядное устройство и светодиодный драйвер постоянного тока.
ОСОБЕННОСТИ:
- Высокая точность установки выходного напряжения
- Высокий выходной ток
- Защита от переполюсовки по входу
- Режим зарядки
- Защита от короткого замыкания
- ЖК-дисплей
- Несколько параметров отображаются одновременно
- Широкий диапазон регулировки выходного напряжения
- Акриловый корпус в комплекте
- Поддержка включения / отключения выходного напряжения
- Поддержка отображения входного напряжения
- Поддержка отображения выходного напряжения, тока, мощности
- Длинная ручка на резисторах, не требующая дополнительных инструментов
ПАРАМЕТРЫ:
- Название продукта: ZK-J3X 3A понижающий модуль питания
- Рабочее напряжение: DC 5.0V-27.0V
- Выходное напряжение: DC 1.0V-24.0V
- Выходной ток: 3А (рекомендуется 2,5А)
- Выходная мощность: 30 Вт (макс)
- Точность отображения напряжения: +/- 0,1 В
- Дискретность отображения напряжения: 0.01V
- Дискретность отображения тока: +/- 0.001A
- Точность отображения тока: +/- 0.05A
- Диапазон отображения емкости: 0 ~ 99.99A/ч
- Точность отображения емкости: 0,05 А/ч
- Дискретность отображения емкости: 0.001Ah
- Эффективность преобразования (КПД): 94%
- Ток покоя: 30 мА
- Защита от короткого замыкания: Да
- Защита от переполюсовки: Да
- Защита от обратного напряжения: Да
- Защита от перегрузки: Да
- Диапазон рабочих температур: -20 ~ 85 ℃
- Влажность: 0% -95% относительной влажности
- Размер без корпуса: 66 x 48,5 x 28 мм
- Размер с корпусом: 73,4 x 55,4 x 30,5 мм

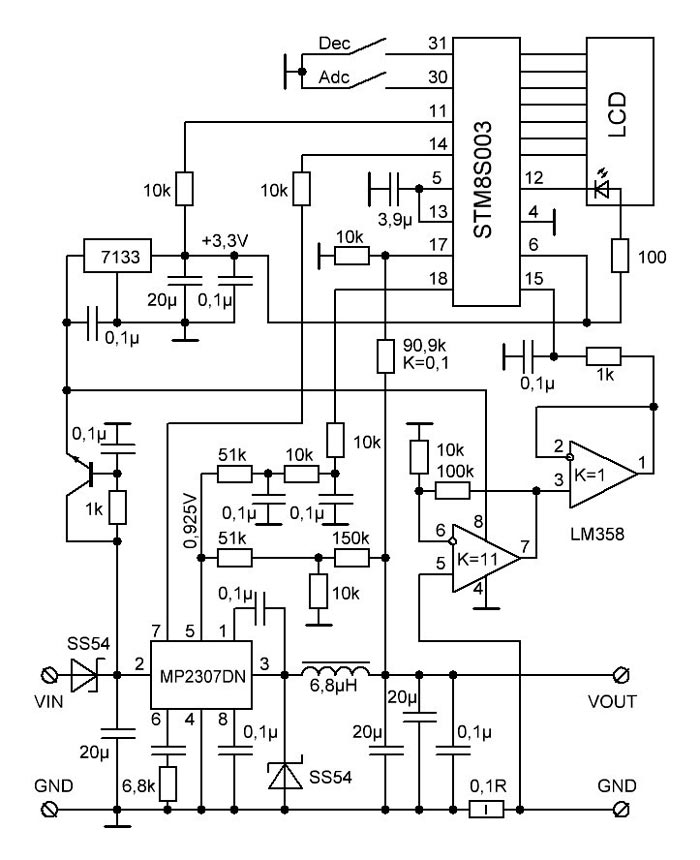

РАБОТА:
Длительное нажатие означает, что нужно держать кнопку нажатой более 3 секунд.
Кратковременное нажатие кнопки «ON/OFF» включает/выключает выходное напряжение. Наличие напряжения на выходе сопровождается включением зеленого светодиода «ON». Длительное нажатие кнопки «ON/OFF» сбрасывает все настройки в состояние "по умолчанию". Эти настройки будут применены при последующей подаче напряжения на модуль.
Кратковременными нажатиями кнопки «SELECT» выберите входное (IN) или выходное (OUT) напряжение будет отображаться. Длительными поочередными нажатиями кнопки «SELECT» выбирается отображение тока (А), емкости (Ah) или мощности (W).
Длительное нажатие кнопки « - » обнуляет накопленное значение счетчика ёмкости (Ah).
Подстроечный резистор «CV». С помощью этого резистора можно установить выходное напряжение. Обратите внимание, что входное напряжение должно быть, по крайней мере, на 2 вольта выше выходного. Так, если Вам необходимо получить выходное напряжение 5 вольт, напряжение на входе должно составлять не менее 7 вольт.
Подстроечный резистор «CС». С помощью этого резистора можно установить ограничение выходного тока.
Светодиод «СС» - красный индикатор постоянного тока на выходе. Начинает светиться, когда происходит ограничение тока.
Светодиод «FULL» зеленого цвета - индикатор полной зарядки. Он включается, когда батарея полностью зарядится. Например, он включится, если выходной ток меньше 0,2 А, при установке тока заряда 2 А.
Светодиод «CHARGE» синего цвета - индикатор зарядки.
Входная клемма: Есть два способа подключения: DC005 5,5 х 2,1 мм разъем питания и клеммная колодка KF-301-2P 5,08 мм.
Выходной терминал: гнездо USB-розетка и клеммная колодка KF-301-2P 5,08 мм. Обратите внимание, что выход USB также может принимать значения от 1 до 24 Вольт. Будьте внимательны при подключении устройств с USB интерфейсом!!!
КАЛИБРОВКА:
Этот режим используется для калибровки показаний входного напряжения, выходного напряжения и выходного тока.
1. Длительно нажмите кнопку '+'. В нижнем левом углу засветится «SET». Вы вошли в режим калибровки.
2. Кратковременно нажимайте кнопку «SELECT», чтобы выбрать калибровку входного (IN / V), выходного (OUT / V) напряжения или выходного тока (OUT / A).
3. Короткими нажатиями '+' или '-' установите значения калибровки, сверяя их с эталонными.
4. Длительно нажмите кнопку '+'. В нижнем левом углу погаснет «SET». Значения сохранены.
