КС1025КП2
КС1025КП2
от 1 шт. 51.90 грн. от 58 шт. 47.60 грн. от 116 шт. 43.30 грн.
ЕСТЬ В НАЛИЧИИ
Код товара: 07941

КУПИТЬ

 Микросхемы представляют собой емкостное реле и предназначены для управления тиристором или симистором в электрической схеме электросушителя. Корпус КМ1025КП2 типа 201.16-5, корпус КС1025КП2 типа 2103.16-3.

Корпус КМ1025КП2, КC1025КП2

201.16-5 package view

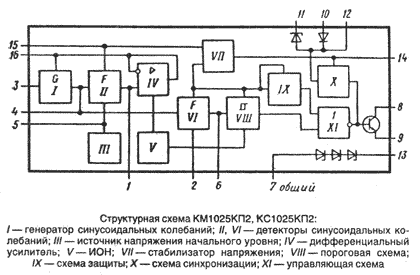

Функциональная схема

Условное графическое обозначение

Назначение выводов:
1 - вход схемы питания генератора;
2 - вывод для фильтра детектора;
3 - база транзистора генератора;
4 - вход емкостного реле;
5 - вывод источника напряжения начального уровня;
6 - вход порогового устройства;
7 - общий;
8 - коллектор выходного транзистора;
9 - эмиттер выходного транзистора;
10 - вход синхронизации 2;
11 - вход синхронизации 1;
12 - общая точка стабилитронов;
13 - вход ограничительной цепи;
14 - напряжение питания Uп;
15 - выход стабилизатора;
16 - вывод схемы питания генератора;

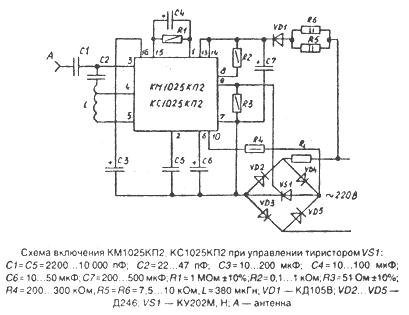

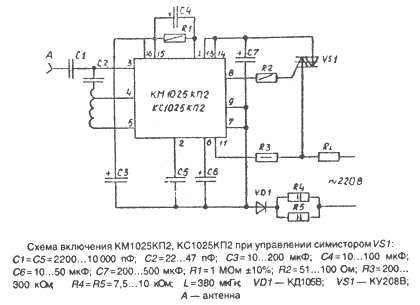

Схемы применения

Схема применения

Схема применения

Схема применения

Электрические параметры

1 Номинальное напряжение питания 15 В plus minus 20%
2 Напряжение питания генератора при Uп=12 В, R1=1,5 кОм не более 5,5 В
3 Напряжение низкого уровня не более 2 В
4 Напряжение на стабилитроне при Uвх=10 В 18 В
5 Ток потребления при Uп=18 В, R1=1,5 кОм не более 20 мА
6 Ток утечки на выходе
    при Uп=18 В, R1=1,5 кОм
не более 150 мкА
7 Остаточное напряжение не более 2 В



Предельно допустимые режимы эксплуатации

1 Напряжение питания 12...18 В
2 Максимальный ток нагрузки по выводу 6
    по входу 1 (вывод 11)
    по входу 2 (вывод 10)

не более 22 В
не более |-15| В
3 Значение статического потенциала 100 В
4 Выходной ток (при скважности импульсов 200) не более 200 мА
5 Температура окружающей среды -10...+70 ° C



Рекомендации по применению

ИС может использоваться в устройствах автоматического регулирования, содержащих тиристоры или симисторы, для чего на вывод 4 (вход реле) подается управляющий сигнал (около 1,5 В), а генератор (вывод 1) отключается от схемы питания. ИС может использоваться как обычное переключающее устройство, управляемое только по одному входу (вывод 4). Для этого первый вход (вывод 11) подключают к общему выводу 7, или вход 2 - к источнику питания (вывод 14). Чувствительность (расстояние срабатывания микросхемы) определяется емкостью конденсатора С2 и индуктивностью катушки L.



Зарубежные аналоги

M51750P (приблизительный аналог)



Литература

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 7./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.

Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
