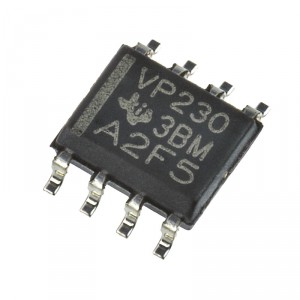

SN65HVD230 — это трансивер интерфейса CAN (Controller Area Network), предназначенный для организации обмена данными между микроконтроллером и физической шиной CAN. Он широко применяется в автомобильной электронике, промышленной автоматике, системах управления и диагностики.
Основные технические характеристики
Параметр
Значение
Тип корпуса
SOIC-8
Напряжение питания
3,3 В
Скорость передачи данных
до 1 Мбит/с
Диапазон рабочих температур
-40…+125°C
Ток потребления в режиме ожидания
370 мкА
Совместимость
ISO-11898
Применение
Автомобильная электроника, промышленная автоматика, системы управления
Особенности и преимущества
Низкое энергопотребление: особенно важно для портативных и автономных устройств.
Высокая скорость передачи: поддержка до 1 Мбит/с обеспечивает быструю реакцию системы.
Широкий температурный диапазон: подходит для работы в сложных условиях.
Совместимость со стандартом ISO-11898: гарантирует совместимость с большинством CAN-устройств.
Применение в ремонте инверторов ECOFLOW
Диагностика и управление: CAN-трансивер используется для связи между основным контроллером и периферийными модулями (например, BMS — системой управления батареей).
Обмен данными: обеспечивает передачу информации о состоянии батареи, нагрузке, температуре и других параметрах.
Интеграция в системы: позволяет подключать инвертор к внешним системам мониторинга и управления.
Практические советы по ремонту
Диагностика: при выходе из строя трансивера часто наблюдается отсутствие связи по шине CAN. Проверяется осциллографом на наличие сигналов на линиях TX и RX.
Замена: рекомендуется использовать только оригинальные или совместимые трансиверы. После замены обязательно проверьте целостность шины CAN и правильность подключения.
Питание: убедитесь, что напряжение питания соответствует требованиям (3,3 В).
SN65HVD230 — один из распространённых трансиверов для организации CAN-интерфейса в современной электронике
CAN трансивер SN65HVD230 SOIC-8 скачать PDF
