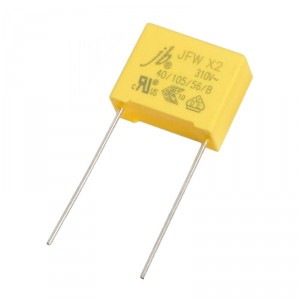

Конденсатор плёночный MKP 0.1 µF 630V (310VAC) — это металлоплёночный конденсатор, который широко используется в различных электронных устройствах благодаря своей высокой надёжности, стабильности и отличным электрическим характеристикам.
Металлизированная плёнка: обеспечивает почти неограниченную возможность самовосстановления, что исключает короткое замыкание.
Высокая устойчивость к импульсным токам: конденсатор способен выдерживать большие пульсации напряжения.
Долговечность: имеет большой срок службы и стабильные характеристики в широком диапазоне температур.
Конструкция: обычно имеет радиальные выводы и пластиковый корпус, что облегчает монтаж.
Применение
Электронные балласты: используется в схемах питания газоразрядных ламп.
Телевизоры: применяется в цепях фильтрации и стабилизации.
Аудиоаппаратура: может использоваться в качестве переходных конденсаторов в усилителях и разделительных фильтрах.
Фильтрация и защита: эффективен в схемах защиты от помех и в качестве шунтирующих конденсаторов.
Конденсатор плёночный MKP 0.1 µF 630V — это один из ключевых компонентов в схемах инверторов портативных зарядных станций, таких как ECOFLOW. Он применяется в цепях фильтрации, защиты и формирования опорных напряжений, обеспечивая стабильность работы и долговечность устройства.
Роль в инверторе ECOFLOW
Фильтрация высокочастотных помех: устанавливается на входе и выходе силовых каскадов для подавления пульсаций и помех, возникающих при работе MOSFET.
Защита и безопасность: часто используется в цепях X/Y-классов для защиты от импульсных перенапряжений, что критично для портативных станций, работающих с сетью и генераторами.
Формирование опорных напряжений: применяется в цепях управления и обратной связи для стабилизации работы контроллера инвертора.
Визуальный осмотр: вздутие корпуса, потемнение, следы прогара.
Замер ёмкости ESR-метром или мультиметром с функцией измерения ёмкости.
Проверка на утечку (мегаомметр).
Замена:
Используйте только плёночные конденсаторы MKP (металлизированный полипропилен) с аналогичными параметрами: 0.1 µF, 630V DC (310V AC), ±5%.
Обязательно соблюдайте полярность установки (для неполярных конденсаторов — правильное расположение на плате).
После замены проверьте работу инвертора под нагрузкой.
Почему именно MKP?
Самовосстановление: при локальном пробое диэлектрика металлизированный слой испаряется, восстанавливая изоляцию. Это особенно важно для надёжности в условиях импульсных нагрузок.
Низкий тангенс угла потерь: обеспечивает минимальные потери и низкий нагрев.
Высокая стабильность: параметры практически не меняются со временем и при изменении температуры.
Пример применения
В инверторах ECOFLOW такие конденсаторы часто стоят:
на входе/выходе силовых MOSFET,
в цепях питания контроллера,
в схемах защиты от перенапряжения.
При ремонте инверторов ECOFLOW и аналогов конденсатор MKP 0.1 µF 630V — один из первых кандидатов на проверку при сбоях, связанных с нестабильной работой, помехами или срабатыванием защиты. Его замена часто возвращает устройству полную работоспособность.
