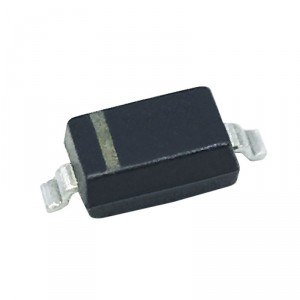

Стабилитрон SMD 15V 0.5W в корпусе SOD-123 — это полупроводниковый компонент, предназначенный для стабилизации напряжения в электронных схемах. Он широко используется в источниках питания, цепях защиты и согласования уровней напряжения.
Основные технические характеристики
Параметр
Значение
Тип корпуса
SOD-123
Напряжение стабилизации
15 В
Мощность рассеивания
0.5 Вт
Тип стабилитрона
Zener Diode, однонаправленный
Точность стабилизации
±5%
Максимальный ток стабилизации
5 мА
Импеданс (макс)
30 Ом
Рабочая температура
-55°C до +150°C
Размеры корпуса
2,55 × 1,4 × 1,35 мм
Длина с выводами
3,55 мм
Особенности и преимущества
Компактный корпус SOD-123 — удобен для поверхностного монтажа на платах с высокой плотностью компоновки.
Низкий импеданс — обеспечивает хорошую стабилизацию напряжения даже при небольших токах.
Широкий температурный диапазон — подходит для работы в различных условиях.
Маркировка WJ — типовая для стабилитронов серии BZT52C15 (производитель Yangzhou Yangjie Electronic Technology Co., Ltd.).
Применение
Стабилизация напряжения в маломощных цепях.
Защита входов микросхем от перенапряжения.
Формирование опорных напряжений в аналоговых и цифровых схемах.
Использование в зарядных устройствах и блоках питания.
Пример типовой схемы включения
Стабилитрон включается параллельно защищаемой цепи в обратном направлении. Через него должен протекать ток не менее минимального для стабилизации (обычно 1–5 мА), но не превышать максимально допустимый.
