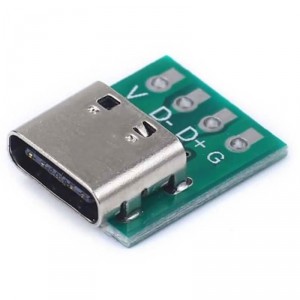

Модуль с гнездом USB Type-C представляет собой компактную плату, предназначенную для подключения разъемов USB Type-C навесным монтажом в различных электронных проектах. Это решение удобно применять там, где стандартная распайка затруднительна или невозможна, позволяя легко интегрировать разъем USB Type-C в проект.
Основные особенности модуля:
"Тип разъема": USB Type-C — современный интерфейс передачи данных и питания, обеспечивающий высокую скорость обмена информацией и поддержку быстрой зарядки устройств.
"Шаг контактных площадок": 2,54 мм, что соответствует распространенному расстоянию между выводами компонентов на печатных платах, обеспечивая удобство монтажа и совместимость с широким спектром оборудования.
"Количество контактов": 4 вывода, каждый из которых дублируется для обеих сторон разъема, обеспечивая надежность соединения независимо от ориентации вставляемого кабеля.
"Маркировка выводов": упрощает процесс подключения, исключая путаницу и снижая вероятность ошибок при монтаже.
"Поддержка симметричного режима": возможность правильного функционирования даже при перевернутом подключении устройства, что является характерной особенностью интерфейса USB Type-C.
Технические характеристики:
Габариты платы: 13,9 × 12,1 × 3 мм, что делает её компактной и подходящей для встраивания практически в любые проекты.
Масса: всего 1,2 грамма, минимально влияющая на общий вес изделия.
Такой модуль удобен для реализации в конструкциях, где необходим надежный и универсальный способ подключения внешних устройств или источников питания через интерфейс USB Type-C. Его простота установки и универсальность делают его привлекательным решением для разработчиков электроники различного уровня сложности.
